Thiết kế hệ thống xử lý nước thải cho một trang trại chăn nuôi heo 4000 con

          Căn cứ vào các ưu nhược điểm đã phân tích đối với từng loại công trình dựa vào các chỉ tiêu kỹ thuật, hiệu quả thực tế, qua quá trình điều tra, khảo sát thực tế dựa vào đặc tính thành phần nước thải, lưu lượng và yêu cầu chất lượng nước sau xử lý chúng tôi đưa ra giải pháp công nghệ xử lý nước thải như sau: Để đảm bảo tiêu chuẩn thải hoặc tuần hoàn tái sử dụng cho mục đích rửa chuồng, làm mát chuồng trại vào mùa hè, tưới cây thì cần thiết phải kết hợp biện pháp xử lý yếm khí – hiếu khí để xử lý toàn bộ phân và nước thải của trang trại.

Các hạng mục xử lý chính với các thông số đầu vào thiết kế như sau:

Nước thải: 120m3/ ngày đêm, phân lợn: 4-5 tấn/ngày đêm

1. Hồ Cigas (hồ phủ bạt HDPE) để xử lý phân và nước thải thu biogas

2. Hệ thống xử lý nước thải sau hồ Cigas đến đạt tiêu chuẩn

3. Hệ thống bãi lọc ngầm trồng cây và khử trùng để ổn định nước sau xử lý

4. Hồ sinh học chứa nước thải (có thể tuần hoàn), hiện trang trại đã có

5. Sân phơi bùn: làm khô bùn do định kỳ hút từ bể Cigas, bùn khô mang trồng cây, cải tạo đất.

so-do-cong-nghe-nuoc-thai-chan-nuoi
       Phân, nước rửa chuồng trại từ các khu chăn nuôi lợn được hệ thống mương dẫn đưa vào bể nạp liệu. Tại ngăn xử lý của bể nạp liệu chất thải được khuấy trộn để đánh tơi phân và nước. Phần nước và phân sau sau đó sẽ tự chảy qua hồ yếm khí phủ bạt 3 ngăn. Tại đây xảy ra quá trình phân hủy yếm khí các chất hưu cơ nhờ tác dụng của các vi sinh vật yếm khí.  Khí CH4 sinh ra từ quá trình được thu để tái sử dụng làm chất đốt hoặc chạy máy phát điện.

Nước thải sau khi qua hồ yếm khí sẽ tự chảy qua bể điều hòa nhằm ổn định và điều hòa lưu lượng nước thải. Tiếp đó chảy qua bể lắng xử lý hóa lý, tại đây, bổ sung sữa vôi để trung hòa pH và các hóa chất keo tụ (khi cần thiết) và lắng các chất hữu cơ lơ lửng có trong nước thải. Nước thải sau khi qua bể lắng sẽ được bơm sang bể xử lý hiếu khí Aeroten. Tại bể xử lý hiếu khí, các vi sinh vật có hoạt lực cao được bổ sung nhằm xử lý triệt để các chất hữu cơ gây ô nhiễm trong nước thải. Hệ thống phân phối khí cung cấp không khí cho vi sinh vật hoạt động (được đặt dưới đáy bể) nhờ các đĩa phân phối khí. Nước thải sau đó được bơm sang bể lắng thứ cấp để loại bỏ phần cặn lơ lửng còn lại trong nước. Bùn từ bể lắng thứ cấp một phần được tuần hoàn lại bể xử lý hiếu khí để ổn định lượng vi sinh vật, một phần bùn dư được thu hồi đem đi xử lý chung với phân lợn. Nước thải sau bể lắng tiếp tục được xử lý và ổn định thành phần tại bãi lọc ngầm trồng cây. Tại bãi lọc ngầm được trồng một số loại cây như: dong lá, thủy trúc, cỏ nến…để hấp thụ các chất dinh dưỡng còn lại trong nước và tạo môi trường cho các vi sinh vật hoạt động. Nước thải trước khi chảy qua bãi lọc ngầm trồng cây sẽ được bơm hóa chất khử trùng để khử trùng và tiêu diệt vi khuẩn trong nước thải. Nước thải sau đó sẽ được thu về hồ chứa sinh học. Nước trong hồ chứa sinh học để tái sử dụng vào việc rửa chuồng trại.

Tính toán các thông số công nghệ và thuyết minh tính năng các hạng mục

Căn cứ vào đặc tính nước thải, phân và mặt bằng hiện có. Các thông số công nghệ được tính toán và tổng hợp tại bảng sau:

Các hạng mục xây dựng

Bảng 1: Tổng hợp các hạng mục xây dựng

TT

Hạng mục

Tính năng

Đặc tính kỹ thuật

Số lượng

1.

Ngăn nạp niệu:

Tách rác, khuấy trộn, tạo van nước tránh thoát khí

Tlưu: 2h, V= 20m3,

VL: BTCT

02

2.

Hồ Cigas

Phân hủy yếm khí hỗn hợp phân- nước, thu biogass, xử lý 60-70% chất hữu cơ

Tlưu: 50ng,  V= 10000 m3, VL: lót đáy và phủ mặt là HDPE

03

3.

Bể điều hòa

Thu nước từ hồ lắng (hồ Cigas 3), ổn định lưu lượng, nồng độ:

Tlưu: 14h,V= 80 m3, VL: BTCT

01

4.

Bể hóa- lý

Cân bằng pH, tách cặn. xử lý 80% cặn, kim loại nặng, 15% hữu cơ

Tlưu: 4h,V= 50 m3, VL: BTCT

01

5.

Bể xử lý hiếu khí (Aeroten)

Loại bỏ tới 95% các chất ô nhiễm

Tlưu: 16h,V= 90 m3, VL: BTCT

01

6.

Bể lắng thứ cấp

Tách bùn sinh học sau Aeroten, khử nito

Tlưu: 4h,V= 40 m3, VL: BTCT

01

7.

Bãi lọc ngầm trồng cây

Loại bỏ tới 99% cặn, nito, chất hữu cơ

Trồng cây: dong lá, thủy trúc, cỏ nến..

Tlưu: 2ngày,F= 700 m2, VL: đá hộc 30cm, đá 6x4 20cm, xỉ than 10cm

01

8.

Nhà điều hành, máy

Trực ca, lắp máy, tủ điều khiển, hóa chất

15m2, tường gạch, mái trần

01

9.

Đường đi nội bộ khu xử lý, cải tạo cống rãnh

Lưu thông nội bộ, thuận tiện vận chuyển vật tư, bùn

Rải đá, 400m2

01

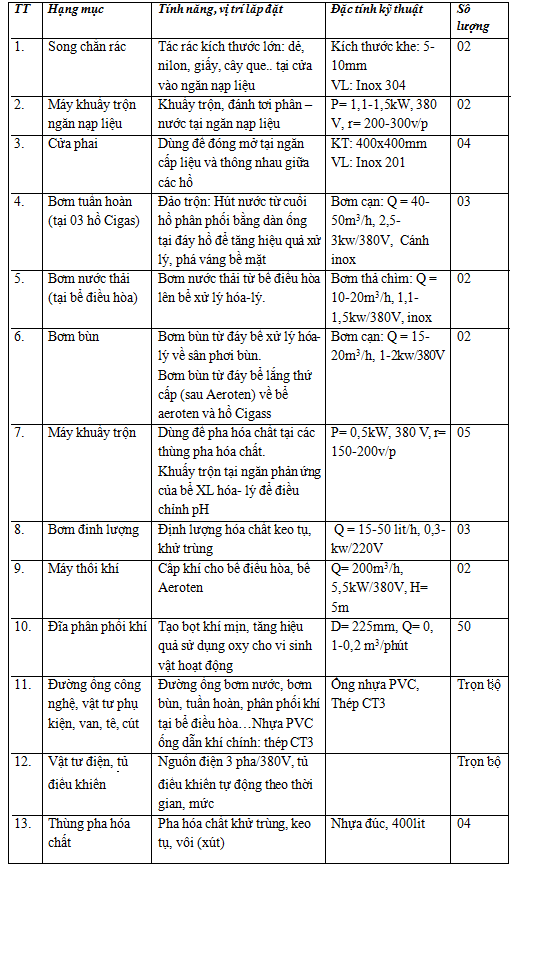

Các hạng mục thiết bị

Bảng 2:Tổng hợp các thông số thiết bị
